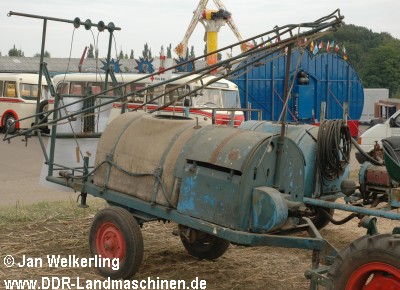

| S 041 Sprüh-und Stäubemaschine | |
| Die S 041 des VEB Bodenbearbeitungsgeräte Leipzig ist für Sprüh-, Spritz-und Stäubearbeiten in Feldkulturen vorgesehen. Durch austausbare Zusatzeinrichtungen sind die Arbeitsverfahren automatisches Sprühen, manuelles Sprühen, Stäuben im Obstbau und Nebeln im Feld- und Obstbau durchführbar. Der Grundrahmen, von einem einachsigen, luftbereiften Fahrwerk getragen, ist mit folgenden Baugruppen bestückt: Polyester-Wirkstoffbehälter mit hydraulischem Rührwerk, auskuppelbarer Kreiselpumpe mit Filterarmatur und Saugschlauch, DruckregelventiI mit Überlauf und Manometer, Radialventilator, Stäubeaggregat auskuppelbar, beidseitig getrennt arbeitender Schrittschalthahn und abnehmbares Parallelogramm mit kombinierten Spritz-, Spprüh, und Stäuberohren (Unibarren). Die Maschine wird durch die Zapfwelle des Zugtraktors betrieben. Die einzelnen Aggregate sind durch zwei nachfolgende Keilriementriebe und eine Gelenkwelle mit dem Übersetzungswinkelgetriebe verbunden. Die Kreiselpumpe und das Stäubeaggregat verbindet ein Keilriementrieb. Eine handausrückbare Klauenkupplung ermöglicht das Zu- oder Abschalten beider Aggregate je nach Arbeitsverfahren. Das Parallelogramm ist mit einem hydraulischen Arbeitszylinder versehen, der mit der Schlepperhydraulik das Schwenken der Rohre in Arbeits-, Transportstenung und die Höheneinstellung der Unibarrenrohre über das Hubveintil des Schleppers gestattet. Die Kreiselpumpe saugt die Spritzbrühe aus dem Behälter über einen Saugfilter und Dreiweghahn an, setzt sie unter Druck, fördert einen Teil zum hydraulischen Rührwerk und den anderen Teil über das Druckregelventil, den Abschalthahn, Schlauchleitungen und zwei am Parallelogramm befestigte Zentralsiebe zu den Düsen. Eine Rührwerkschnecke lockert das Stäubemittel auf, ein ZellenraId fördert es über den Dosierschlitz in den Ansaugstutzen des Radialventilators. Das Staub-Luftgemisch gelangt in einem Luftrohr, das durch den Behälter führt, über einen gegabelten Gliedersch1auch und den beiden Auslegern zu den Düsen. Beim Sprühen ist das Stäubearggregat ausgekuppelt und beim Spritzen außerdem eine Drosselklappe in der Luftleitung geschlossen. Über eine Zugleine kann vom Traktorsitz aus der Schrittschalthahn betätigt werden. Mit dem Druckregler wird der Druck über den gesamten Bereich stufenlos eingestellt. Als Zusatzausrüstung ist'mit wenigen Handgriffen die automatische Sprüheinrichtung an den hinteren Luftaustritt der Behälter anflanschbar. Die manuelle Baumsprüheinrichtung, bestehend aus Sitzträger und Sprührüssel wird an den Luftaustritt und Rahmen geschraubt. Die Nebeleinrichtung ist an den gleichen Stellen befestigt. Es muß ein Traktor der Klasse 0,9 Mp (40 bis 50 PS) zur Verfügung stehen. Als Bedienungskräfte wird eine Arbeitskraft, gleichzeitig Traktorist benötigt. Beim manuellen Sprühen ist 1 AK zusätzlich notwendig. Weitere techn. Daten: Flüssigkeitsbehälter 900 ltr, Stäubebehälter 54 ltr, L/B/H 4350/ 1300/ 1350 mm, Bodenfreiheit 280/380/480 mm, Bereifung 600-16 AW, Leermasse 800 kg, Antriebsdrehzahl 540 U/min.* |
